Описание БИВ v6.1 (Exia)IIC (в комплекте УПКОП 135-1-1). Блок интерфейсный взрывозащищенный. Спецавтоматика, Бийск

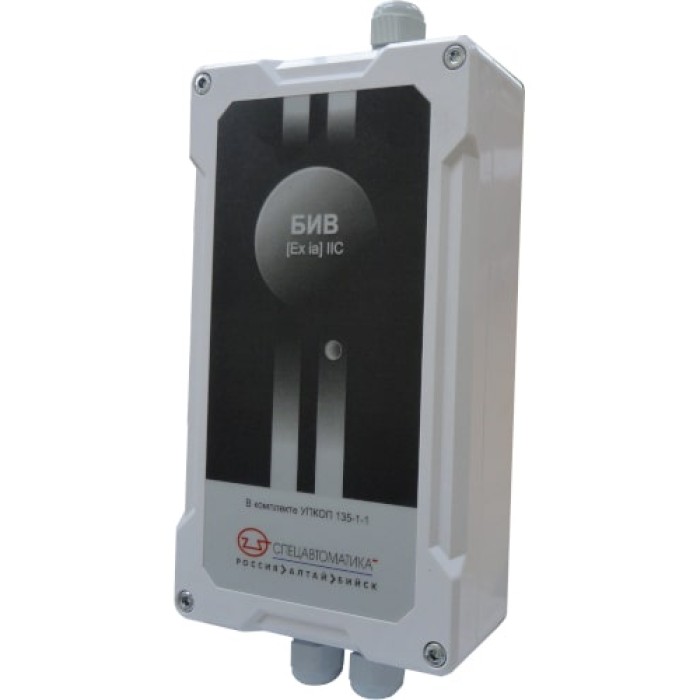

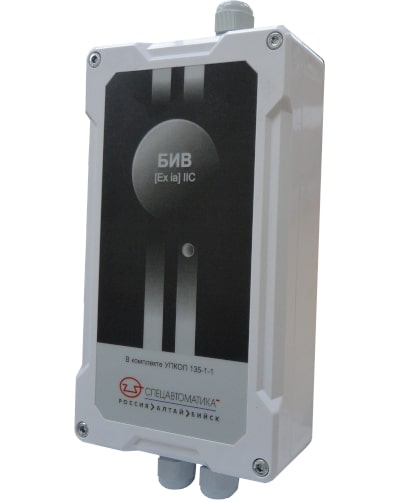

Блок интерфейсный взрывозащищенный БИВ v6.1 (Exia)IIC в комплекте УПКОП 135-1-1, 1 искробезопасный вход "ia", 4 выхода обычного исполнения, индикатор состояния ШС"i", U-пит. 8…30 В; I-пот. 40мА; U-шс 17,9 В; I-шс 18 мА; IP65; t-раб. -40…+50°C; габ.размеры 240×110×50 мм; вес 0,5 кг. Без выносного элемента(ЭВ).

Назначение изделия

Устройство УПКОП135-1-1 предназначено для подключения к приборам приемно-контрольным охранно-пожарным (далее по тексту - приборы или ППКОП), обеспечивает:
– контроль и перезапрос состояния одного искробезопасного шлейфа пожарной и (или) охранной сигнализации (ШСia) с контактными и бесконтактными токопотребляющими извещателями;
– выдачу тревожных извещений в шлейф сигнализации ППКОП в случае неисправности, вскрытия корпуса либо срабатывания извещателей в искробезопасной цепи.

УПКОП 135-1-1 состоит из блока интерфейсного взрывозащищенного (БИВ) и элемента выносного (ЭВ).
БИВ (составная часть устройства УПКОП 135-1-1) предназначен для установки только вне взрывоопасных зон, выполняет интерфейсную гальваническую развязку искробезопасных цепей от цепей общего исполнения, обеспечивает контроль искробезопасного шлейфа пожарной и (или) охранной сигнализации, с включенными в него пожарными и (или) охранными извещателями и (или) элементом выносным (ЭВ) с уровнем взрывозащиты "iа" по ГОСТ22782.5-78, для взрывозащищенного электрооборудования группы II, подгруппы IIС по ГОСТ12.2.020-76, ГОСТ22782.5-78 и имеет маркировку взрывозащиты: БИВ ЕхiаIIС В КОМПЛЕКТЕ УПКОП135-1-1.

Особенности

- трансляция команды сброса шлейфа ППКОП в искробезопасный шлейф;
- совместимость по искробезопасным параметрам с большинством изделий - Uо=18,9 В, Iо=49 мА;
- расширен диапазон напряжения питания 8-30В, уменьшено токопотребление;
- возможность адаптации под тип ППКОП и условия работы:
_выбор типа шлейфа (универсальный, на уменьшение сопротивления, на увеличение сопротивления);
_возможность изменения длительности сброса по шлейфу для токопотребляющих извещателей (для восстановления в исходное состояние и проверки ложных срабатываний);
- возможность выбора времени интегрирования сигнала от извещателей (для повышения помехоустойчивости).
- полная совместимость с БИВ v5.

Количество сигнальных шлейфов: 1	- "обрыв", более: 50
Маркировка по взрывозащите: [Exia]IIC	- "КЗ", менее: 0.8
Суммарная эквивалентная емкость шлейфа, не более: 0.1 мкФ	Напряжение питания DC, В: 8…30
Суммарная эквивалентная индуктивность шлейфа, не более: 2 мГн	Потребляемый ток, А: 0.4
Ток в ШС для питания извещателей: 2.5 мА	Мощность, потребляемая устройством, Вт, не более: 5
Напряжение на ШС в дежурном режиме, В: 13.7 В	Диапазон рабочих температур, °С: -40…+55
Сопротивление ШСОi, соответствующее режиму, кОм:	Габаритные размеры составных частей устройства мм:
- "Норма": 4.3…7	- БИВ: 240х110х50
- "Тревога 2", "Пожар1": 10.6…12.0	- ЭВ: D80х41
- "Тревога 2", "Пожар2": 1…2.2	Масса составных частей устройства, кг:
- "Тревога 3", "Пожар 1": 2.6…3.4	- БИВ : 0.5
- ЭВ : 0.5
