ПРД (Тополь). Модуль передатчика аналоговых сигналов. Полисервис в Архангельске

Описание ПРД (Тополь). Модуль передатчика аналоговых сигналов. Полисервис

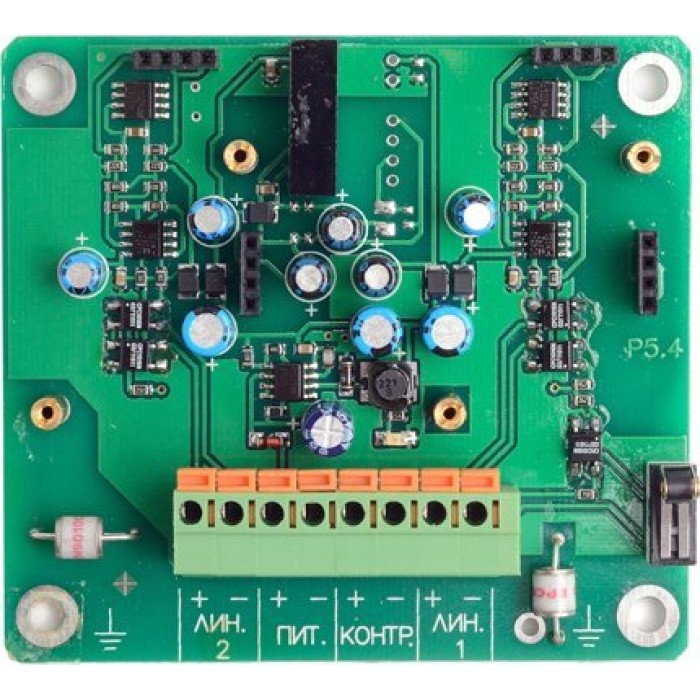

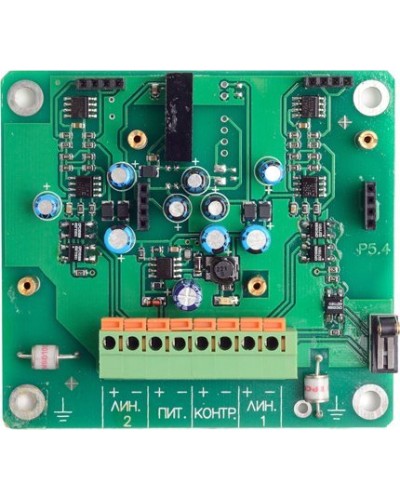

Модуль передатчика аналоговых сигналов для работы в составе извещателя "Тополь", два канала обработки сигналов, длина линии связи с ПРМ до 2 км, U-пит.10…30 В, P-потр.300 мВт, IP65, t-раб.-40...+50°С, 115х110х55 мм

Назначение изделия

Передатчик аналоговых сигналов применяется в составе извещателя охраны периметра «ТОПОЛЬ» в случае удаленного расположения датчиков
от блока обработки сигналов.
ПРД предназначен:
- для предварительного усиления аналоговых сигналов, поступающих от датчиков;
- выдачи усиленного сигнала по линии связи в БОС;
- контроля вскрытия, исправности датчиков и самого ПРД.

Особенности

В состав ПРД входят сменные предварительные усилители сигналов датчиков:
- ПУ – Т – предварительный усилитель кабеля трибоэлектрического ТД;
- ПУ – В/С – предварительный усилитель датчиков вибрационного ВД и сейсмического СД.

ПРД работает совместно с приемником сигналов (ПРМ), который устанавливается в БОС.

Максимальная длина защищаемого участка:	Напряжение питания, B:
- с кабелем ТД-1: два плеча до 200 м в каждом	- от внешнего источника питания: 10…30
- с датчиками ВД-2: два плеча по 40 датчиков ВД-2 в каждом плече	Потребляемая мощность:
- с датчиками СД-1: два плеча по 40 датчиков СД в каждом плече	- не более: 300 мВт
Максимальная длина линии связи, м: до 2000	Диапазон рабочих температур, °С: -40…+50
Габаритные размеры. мм: 115х110х55
